GTE-841系列數字式電動機保護測控裝置:

1.功能配置表

主要特點

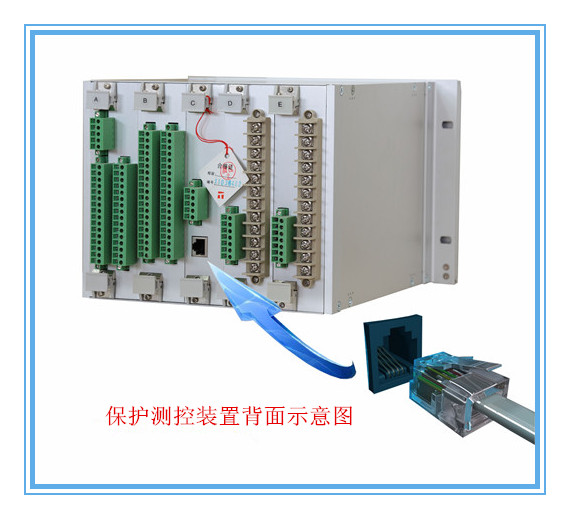

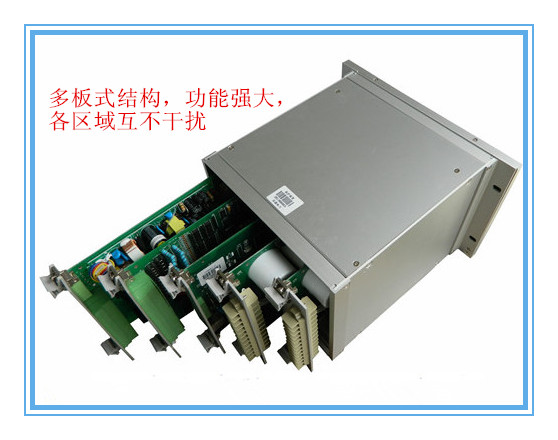

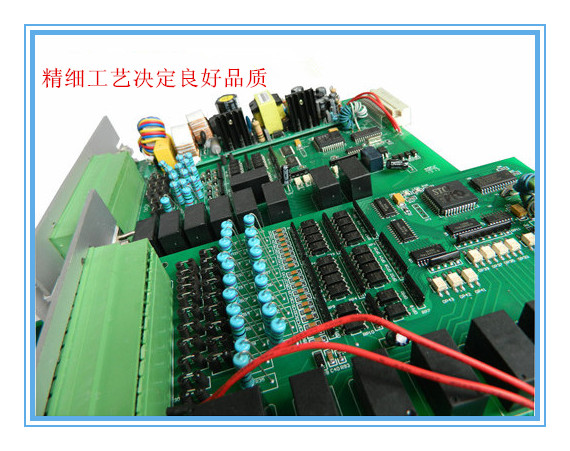

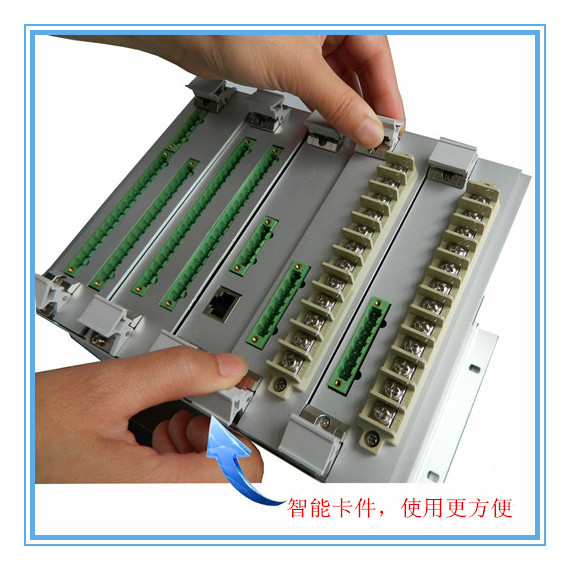

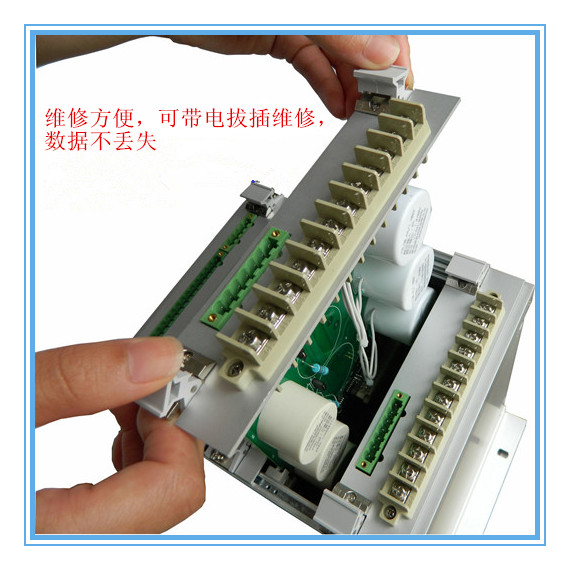

a. 4U標準鋁型材機箱，組合插件式結構，后插拔機箱，各功能模塊單獨設計，強弱電徹底分離，抗干擾能力強，現場維護方便；

b. 多CPU智能插件設計，開入開出插件實現實時完全自檢；可檢測到每個繼電器線圈；

c. 插件間基于CANBUS總線聯系，減少插件間連線，接插不良實時檢測；

d. 雙32位機系統，系統冗余大；保護功能采用德州儀器公司出品的32位浮點DSP處理器，程序及數據在片內運行；運行速度快，可靠性高；

e. 人機界面、網絡通訊等管理功能由飛利浦公司出品的32位ARM單片機實現，速度快，片內存儲容量大，網絡接口能力強；

f. 16位AD采樣，測量精度高；每周波48點采樣，諧波處理能力強；

g. 保護模塊采用計算機輔助圖形界面原理設計，便于系列產品二次開發與功能修改，工程設計靈活、快捷；

h. 完整的斷路器操作回路，設有遙控跳、合閘、壓力閉鎖、彈簧未儲能閉鎖合閘功能等；

i. 選用192X64單色圖文液晶，中文界面菜單；可靈活選用雙以太網、雙485接口；

j. 可保存不少于500個最近發生的事件報告及運行報告；

k. 人機管理模塊采用實時多任務操作系統，界面、網絡等任務實時性好；

l. 可存儲10套保護定值，雙重化定值區自檢及互檢相結合，定值切換安全方便；

m. 基于電力工業標準DL/T667-1999（IEC 60870-5-103）的標準通信規約，方便與微機監控或保護管理機聯網通訊。

2. 技術指標

2.1 額定數據

a.  額定直流電壓： 220V（110V訂貨時注明）  允許偏差+15％，-20％

b.  額定交流數據： 相電壓        100/ V

零序電壓        100V

交流電流        5A （1A訂貨時注明）

額定頻率        50Hz （60Hz訂貨時注明）

c.         熱穩定性：

交流電壓回路：    長期運行      1.4Un

交流電流回路：    長期運行      2In

            10s        20In

            1s         40In

2.2 功耗

a.     交流電壓回路：    每相不大于0.5VA；

b.     交流電流回路：    In = 5A時每相不大于1VA；In = 1A時每相不大于0.5VA；

c.     保護電源回路：    正常工作時，不大于10W；保護動作時，不大于15W。

2.3 環境條件

a.  環境溫度：

工作： -25℃～+55℃。

儲存： -25℃～+70℃，相對濕度不大于80%，周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。

b.  對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面不凝露。最高溫度為+40℃時，平均最大濕度不超過50％。

c.  大氣壓力：80kPa～110kPa（相對海拔高度2km以下）。
